電離子焊接簡介  About Plasma Arc Welding



　

　

　

　

　

　

　

　

電離子焊接介紹

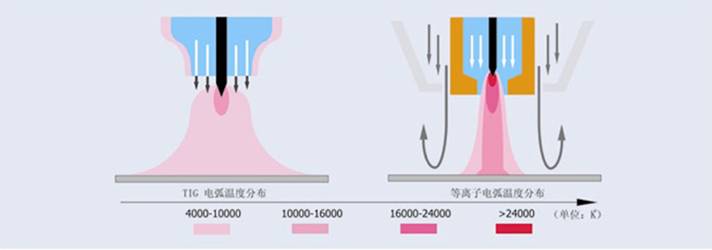

    電離子焊接是在氬焊基礎上發展起來的更先進焊接方式，其經壓縮的電弧能量密度更集中，溫度更高，

具有比傳統氬焊更多的優點。



電離子焊接特點



穩定及高度集中的電弧



   對弧長變化有較大的寬容度



   小電流穩定的工作能力



   內縮的鎢棒，減少焊道的污染



   較小的熱影響區以及較大的熔深



   安靜、快速的焊接過程

　

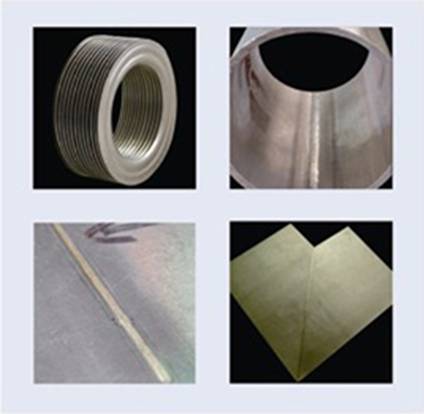

電離子焊接應用



不鏽鋼管、不鏽鋼絲網、壓力容器、矽鋼片、模具修護和表面修補、鈦合金高爾夫球頭、焊接波紋管、傳感器膜盒、

電磁閥、電動機馬達轉子、金屬表面淬火、超薄板焊接、精密物件等

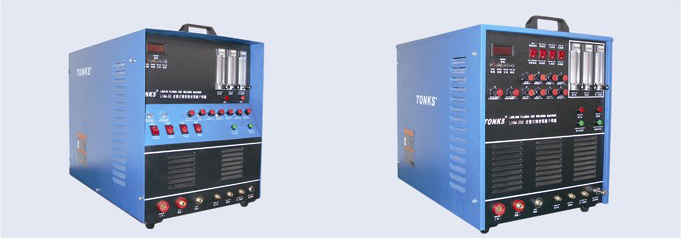

電離子焊接機   Plasma Arc Welding Machine

　

　

　

　

　

　

　

　

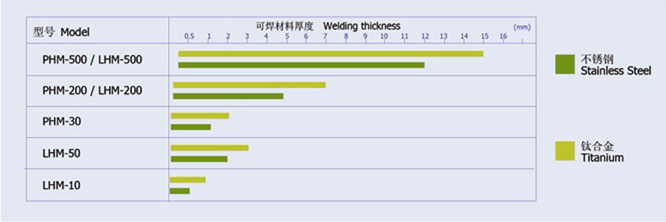

    本公司變頻式電離子焊接機主要分為LHM及PHM兩種系列。LHM系列為全功能型，具備多種焊接功能調整。

PHM系列為基本功能型，適用於簡易的電離子焊接。

型號

PHM-30

PHM-200

PHM-500

LHM-10

LHM-50

LHM-200

LHM-500

輸入電源 ( V )

220

3P-220

3P-220

220

220

3P-220

3P-220

額定輸入 ( KVA )

1.5

7.2

18

1

2

7.2

18

電流調整 ( A )

0.5-30

1-200

5-500

0.1-10

1-50

1-200

5-500

使用率 ( % )

100

100

100

100

100

100

100

維弧電流 ( A )

2-10

5-20

10-30

1-5

1-5

5-20

10-30

離子氣體流量 L/min

0.1-1

0.1-1

0.2-10

0.1-1

0.1-1

0.1-1

0.2-10

保護氣體流量 L/min

1-10

1-10

3-30

1-10

1-10

1-10

3-30

外型尺寸 ( cm )

35*45*55

46*52*65

50*90*60

46*54*72

46*54*72

46*52*65

50*90*60

脈波頻率 ( Hz )







2-50

2-50

0.5-15

0.5-15

脈波比率 ( % )







50

50

10-90

10-90

起弧電流 ( A )







0.1-10

1-50

1-200

5-500

收弧電流 ( A )







0.1-10

1-50

1-200

5-500

電流上昇時間 ( S )







0-5

0-5

0.5-5

0.5-5

電流下降時間 ( S )







0-5

0-5

0.5-5

0.5-5

氣體後流時間 ( S )







2-8

2-8

0.5-20

0.5-20

　

　

　

　

　

　

　

　

　

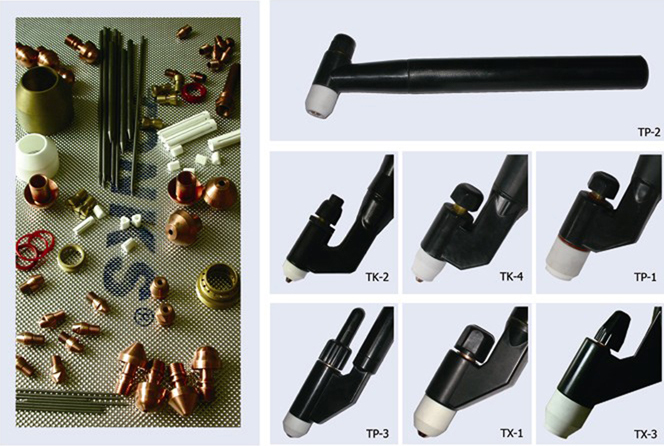

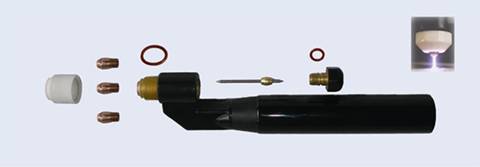

電離子焊槍 / 零件   Plasma Arc Welding Torch & Parts















  本公司所生產高品質電離子焊槍包括 0.1-500A全部使用範圍，另可注文生產 800A大功率電離子焊槍。

焊槍分為直型及手持式兩種，以滿足客戶不同的需求。

  另外提供各式高品質電離子焊槍零件耗材，節約客戶成本，提高效率。

　

　

　

　

　

　

　

　

　

　

　

　

　

　

型號

TK-2

TK-4

TP-1

TP-2

TP-3

TX-1

TX-3

電流範圍 ( A )

0.05-10

0.5-30

1-80

5-150

10-180

15-220

50-500

起弧方式

高週波

高週波

高週波

高週波

高週波

高週波

高週波

火嘴冷卻

間接水冷

間接水冷

間接水冷

間接水冷

直接水冷

直接水冷

直接水冷

電極冷卻

間接水冷

間接水冷

間接水冷

間接水冷

間接水冷

間接水冷

間接水冷

冷卻水壓力 (Mpa)

0.1-0.3

0.2-0.4

0.2-0.4

0.3-0.6

0.3-0.6

0.3-0.6

0.4-0.8

冷卻水溫度 ( ℃ )

＜45

＜45

＜45

＜45

＜45

＜45

＜45

火嘴孔徑 (mm)

0.3-0.8

0.8-1.5

0.8-2.5

0.8-2.5

1.6-4.0

1.6-4.0

2.4-4.8

鎢棒直徑 (mm)

1.0

1.5&2.4

2.4

2.4

2.4&3.2

4.8

3.2&4.8

　

　
