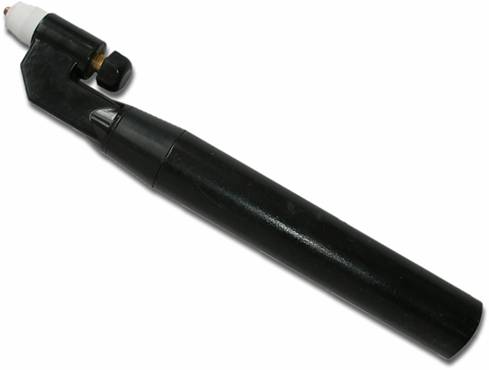

型 號

       TK- 4

工作電流

0.3- 50 A

起弧方式

高週波

火嘴冷卻方式

間接水冷

電極冷卻方式

間接水冷

冷卻水進入壓力

0.2-0.4 MPa

冷卻水進入溫度

不高於 45℃

火嘴孔徑範圍

0.8-1.5 mm

鎢棒直徑

1.5 & 2.4 mm

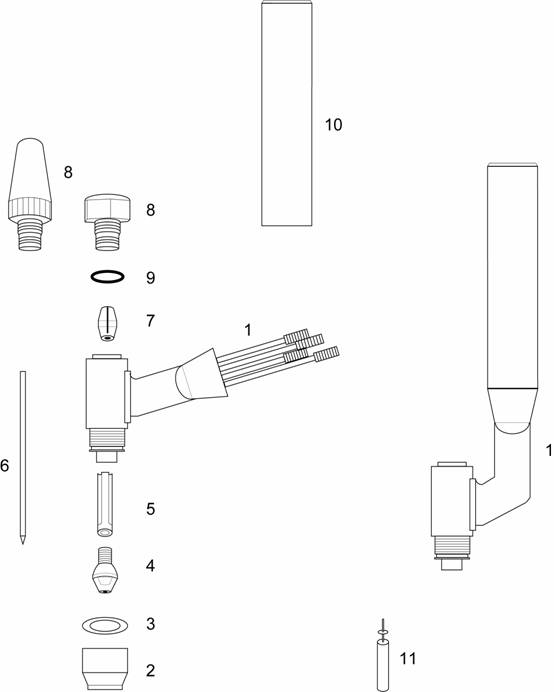

項 目

料 號

產 品 說 明

Description

1

24180

TK-4 焊槍本體 (180度)

TK-4 Torch Body, 180 deg.

1

24181

TK-4 焊槍槍頭總成 (180度)

TK-4 Torch Head Assembly,180 deg.

1

24182

TK-4 焊槍總成 (180度)

TK-4 Torch Assembly, 180 deg.

1

24070

TK-4 焊槍本體 (70度)

TK-4 Torch Body, 70 deg.

1

24071

TK-4 焊槍槍頭總成 (70度)

TK-4 Torch Head Assembly, 70 deg.

1

24072

TK-4 焊槍總成 (70度)

TK-4 Torch Assembly, 70 deg.

2

24300

TK-4 保護罩

TK-4 Shield Cup

2

24301

TK-4 保護罩 (加網)

TK-4 Shield Cup（With nets in.）

3

24000

TK-4 保護罩膠圈

TK-4 Shield Cup Gasket

4

24206

TK-4 火嘴 0.6mm

TK-4 Tip, 0.6mm

4

24208

TK-4 火嘴 0.8mm

TK-4 Tip, 0.8mm

4

24210

TK-4 火嘴 1.0mm

TK-4 Tip, 1.0mm

4

24212

TK-4 火嘴1.2mm

TK-4 Tip, 1.2mm

4

24215

TK-4 火嘴1.5mm

TK-4 Tip, 1.5mm

5

24315

TK-4 對中塊（Ф1.5）

TK-4 Insulating Sleeve（Ф1.5）

5

24324

TK-4 對中塊（Ф2.4）

TK-4 Insulating Sleeve（Ф2.4）

6

24515

TK-4 鎢棒（Ф1.5）

TK-4 Electrode（Ф1.5）

6

24715

TK-4 加長型鎢棒（Ф1.5）

TK-4 Electrode, Extended（Ф1.5）

6

24524

TK-4 鎢棒（Ф2.4）

TK-4 Electrode（Ф2.4）

6

24724

TK-4 加長型鎢棒（Ф2.4）

TK-4 Electrode, Extended（Ф2.4）

7

24615

TK-4 鎢棒夾（Ф1.5）

TK-4 Collet（Ф1.5）

7

24624

TK-4 鎢棒夾（Ф2.4）

TK-4 Collet（Ф2.4）

8

24903

TK-4 槍帽

TK-4 Back Cap

8

24909

TK-4 加長型槍帽

TK-4 Back Cap, Extended

9

24009

TK-4 槍帽O型膠圈

TK-4 Back Cap O-ring

10

24800

TK-4 槍握把 (膠木材質)

TK-4 Handle（Bakelite）

10

24808

TK-4 槍握把 (不鏽鋼材質)

TK-4 Handle（Stainless Steel）

11

24200

TK-4 鎢棒限位塞規

TK-4 Electrode Setting Gauge
